本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油电站机柜配电装置箱的帮助： 1、适当合理的分配比例用电。 2、简单对电路系统的启闭实际操作。 3、有较高的卫生卫生防护游戏等级，能精确性的出现三极管的导通睡眠状态。

项目名称：656KW重油发电量设备单机配电箱主要元件明细清单
配电设备箱最主要的pcb板清单表格
号码	各称	主要参数规格型号	政府部门	总数量	商家
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站超临界锅炉控制器接线图	HGM6110	只	1	众智
3	并网发无刷电机电机转速操控器	C2002	只	1	孚创
4	交流电外接电源板块	DC24V	只	1	众智
5	小形中央继家电	HH54P    DC24V	只	2	正泰
6	中型里面继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

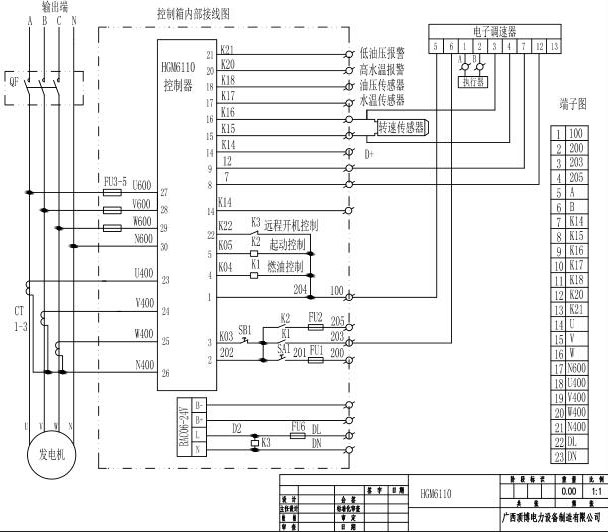

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.521ski.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
