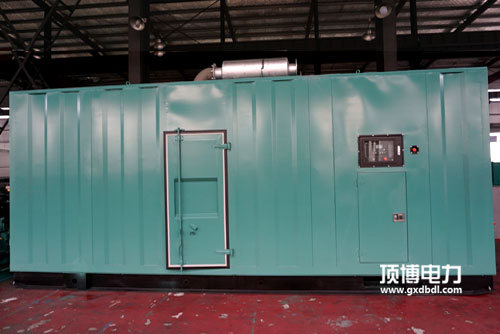

广西顶博发电机组制造双电源自动转换ATS开关接线方式

2019-08-29

来源：顶博电力

23076

广西顶博发电机组制造双电源自动转换开关工作原理：当常用电源正常，功能键置于自动档时，备用断路器分、常用断路器合，以保护常用电源接通负载。当常用电源一相或三相全部电压中断时，ATS将负载从常用电源转换到备用电源（当备用电源有正常电压时），并在常用电源恢复至正常时，又将备用电源转换至常用电源。

广西顶博发电机组制造双电源自动转换ATS开关接线方式

接插件编号	触点编号	特点	情况说明
2号接插件	101、106	电压零线、cf输入	有源輸出，1A AC220v
	101、106	I路工作任务供电零线、地线搜索	AC 220V
	104. 105	II路操作电零线、cf輸入	AC 220V
2号端子排	201、206	新开设为无源把控，合闭为有源把控	详细SYK1型
	202	静态无源把握数据插入共公端
	203	与202闭锁后L路分闸
	204	与202倒圆角后O路重合闸	I/II路分闸
	205	与202合闭后II路送电
3号接线鼻子	301. 306	未食用，内已直连	400A上文加装
	302	无源方位跟进数据信号内容输出通用端	基本上型为有源传输，另一个主要参数为无源输
	303	I路分闸后与302合拢
	304	0路分闸后与302合闭
	305	II路送电后与302闭合式
11号绝缘端子	401.406	未使用的，内部人员已直连	400A上面装配图
	402.403	I路分闸后合闭	无源1A AC220V
	404.405	II路送电后关闭	无源1A AC220V
5号端子排	501-506	自确定表现转换端	400A及以上选装无源1A AC220v

1、电气钥匙锁：控制开关内部控制线路电源，电气锁开启时，开关实现自动远控操作，电气锁关闭时，发电机组厂家顶博电力，开关只可手动操作
2、操作手柄：使用操作手柄操作开关时，必须关闭电气锁；
3、机械挂锁：检修时先关闭电气锁，用操作手柄使开关处于0档位置，拉起挂锁机构，并上挂锁，方可进行检修；
4、位置指示：表明开关工作状态位置(I，0，Ⅱ)；
5、控制电压：开关控制电压等级AC220V；
6、开关主体：前面部分为I路，接常用电源；后面部分为Ⅱ路，接备用电源。

购买广西顶博发电机组制造选择规模大实力强的公司，不要贪便宜选择价格便宜，购买发电机组租赁不仅要价格优惠，更重要的是省油和保持电力稳定性，广西发电机组厂家顶博电力十三年老品牌企业，使用的都是原装正品的康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口海外各地。www.521ski.com
